ClearFox® SBR
Biologische Verfahrenstechnik
Sequential Batch Reactor
- Flexibel und skalierbar
- Hohe Qualität des behandelten Abwassers
- Geringer Wartungsaufwand
- Zertifiziert nach EN 12566-3
Galerie
Beschreibung

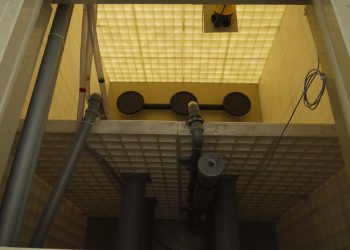

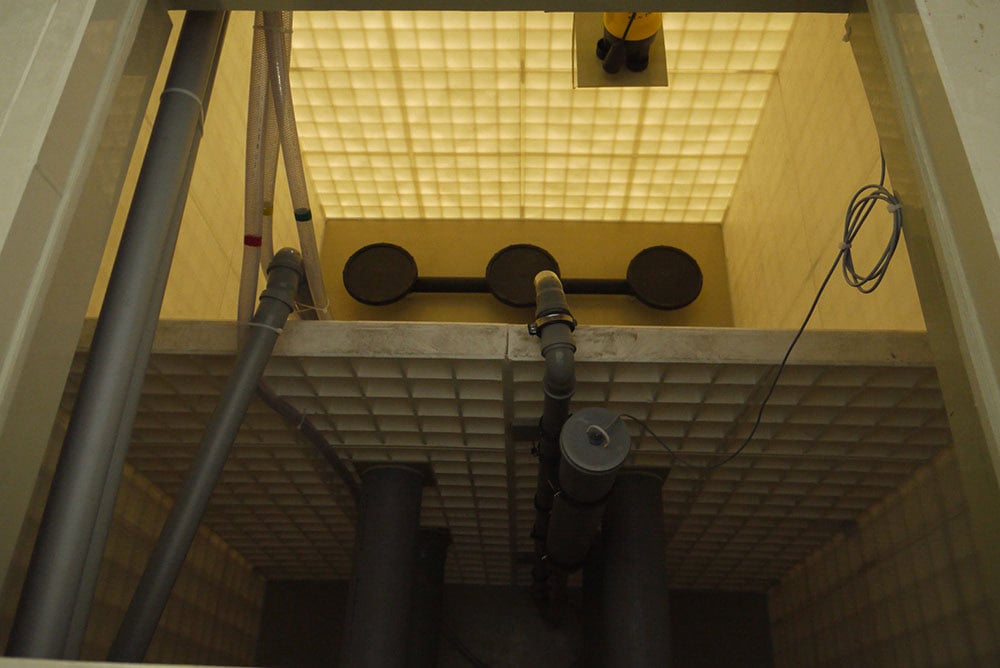

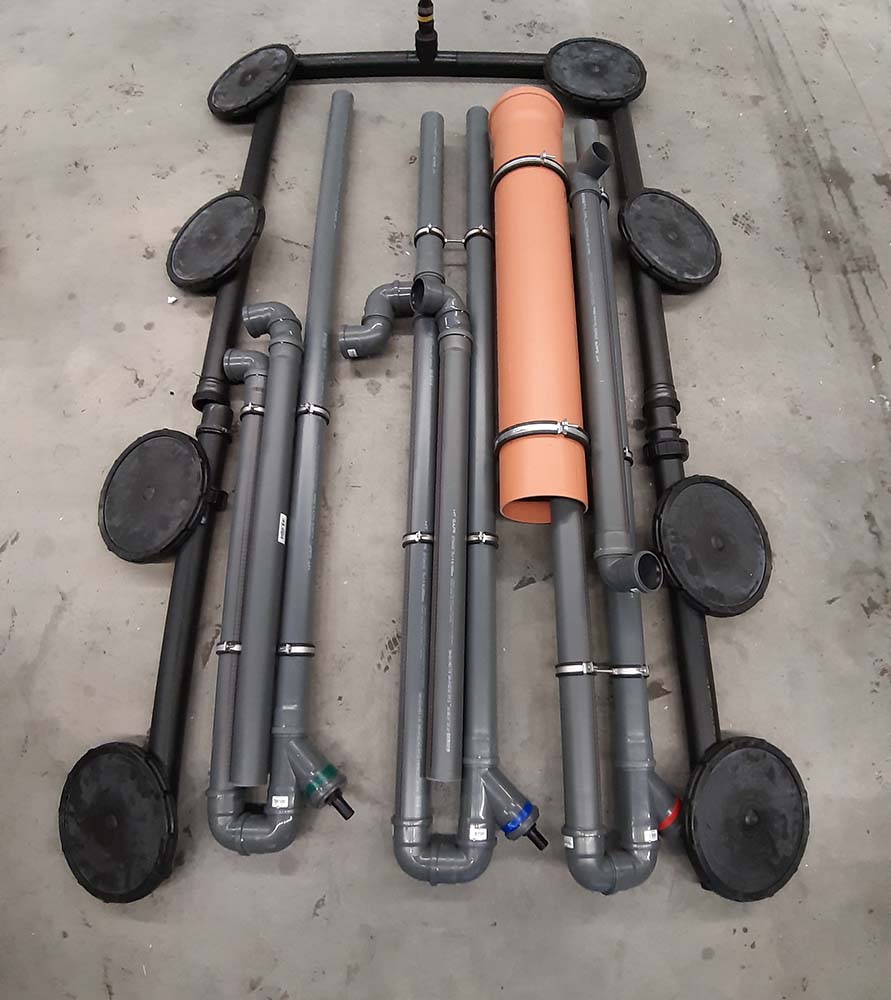

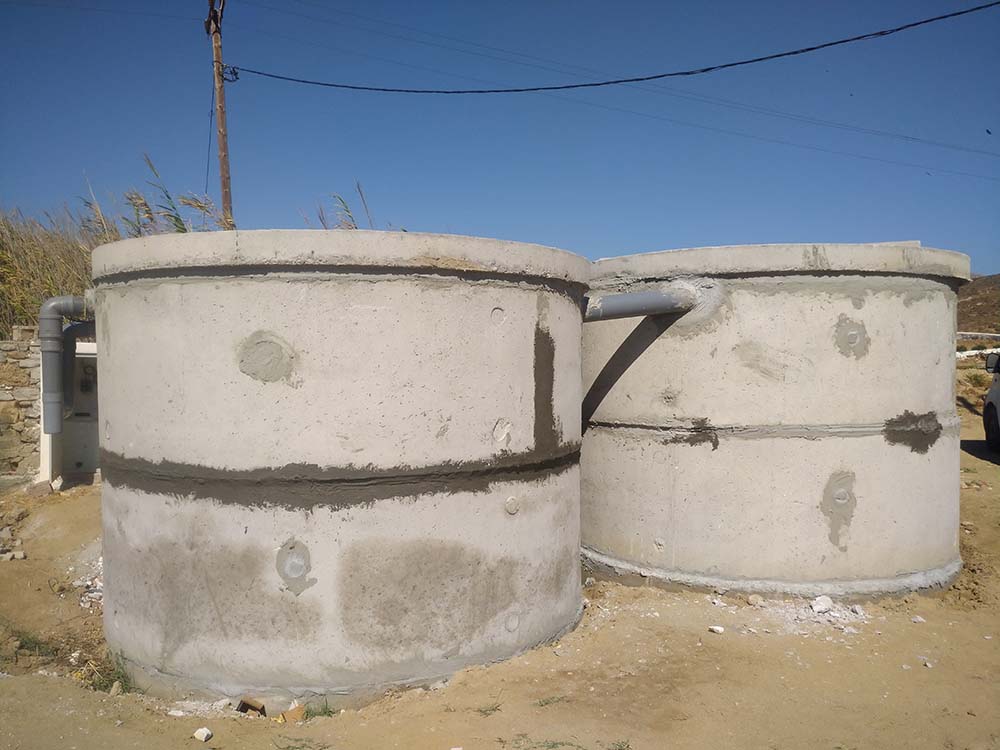

ClearFox® SBR-Systeme sind eine nachhaltige Lösung für die biologische Abwasserreinigung in kommunalen und industriellen Anwendungen bis zu 5000 EW (Einwohnerwerten). Die Systeme arbeiten mit dem bewährten SBR-Verfahren (Sequencing Batch Reactor), das aufgrund unserer intelligenten Steuerungstechnik eine hohe Reinigungsleistung bei minimalem Wartungsaufwand gewährleistet. ClearFox liefert sowohl komplett vormontierte SBR-Systeme in Betontanks als auch flexible Nachrüstsätze, die sich in bestehende Beton- oder PE-Tanks integrieren lassen. Damit sind die Systeme sowohl für Neuinstallationen als auch für die Modernisierung bestehender Kläranlagen geeignet. Unsere Engineering-Spezialisten bieten sowohl Einkammer- als auch Mehrkammer-SBR-Systeme an, die auf die individuellen Bedürfnisse des Kunden zugeschnitten sind.
Funktionsweise

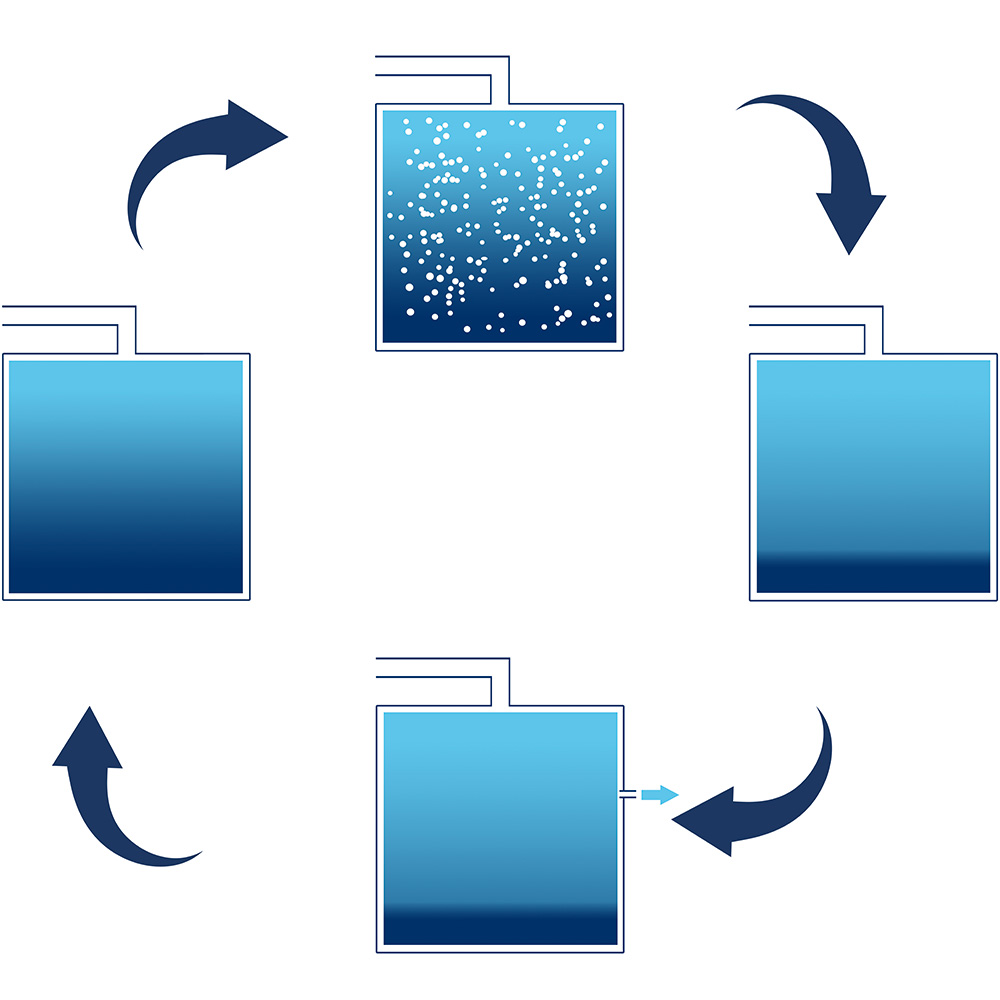

SBR-Verfahren in einem Einkammertank
Füllphase: Hier fließt Abwasser in die SBR-Kläranlage. Die automatische Füllstandsmessung misst den Zufluss und stellt dementsprechend die Zyklen ein.

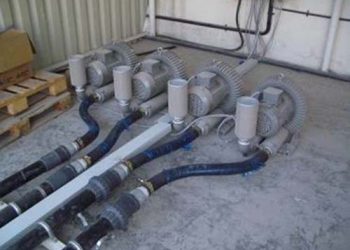

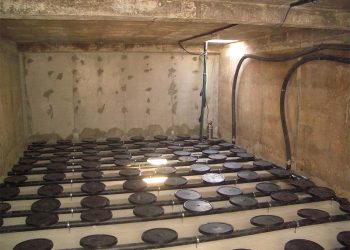

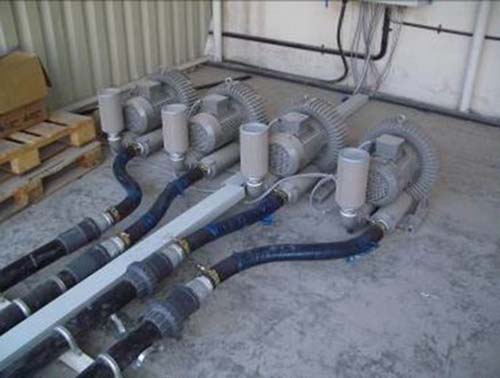

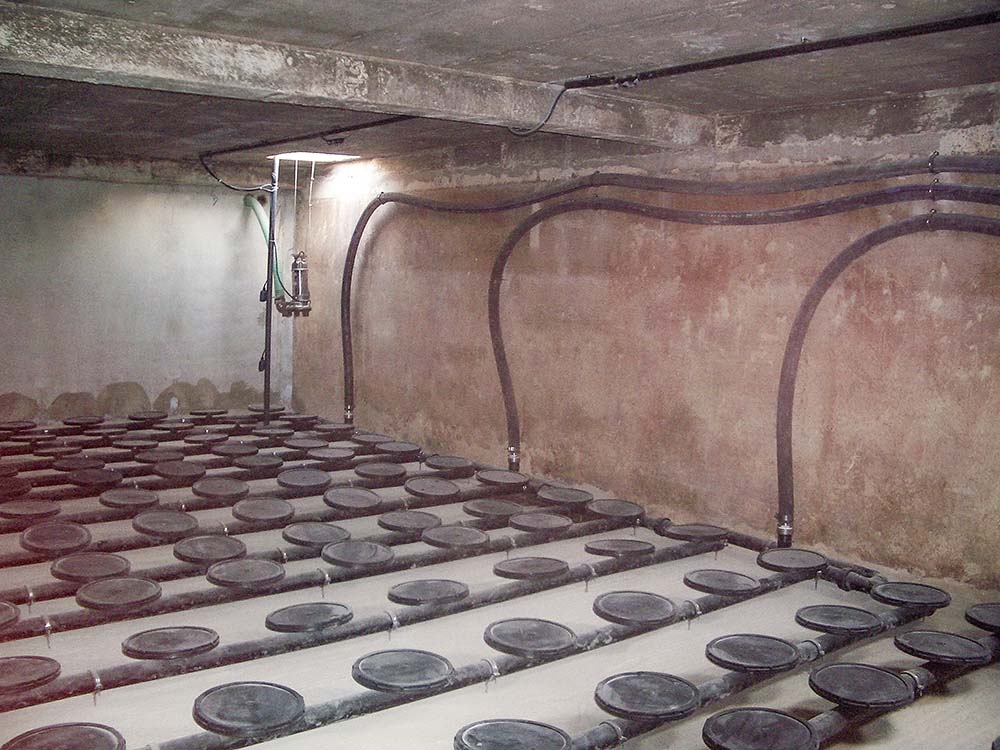

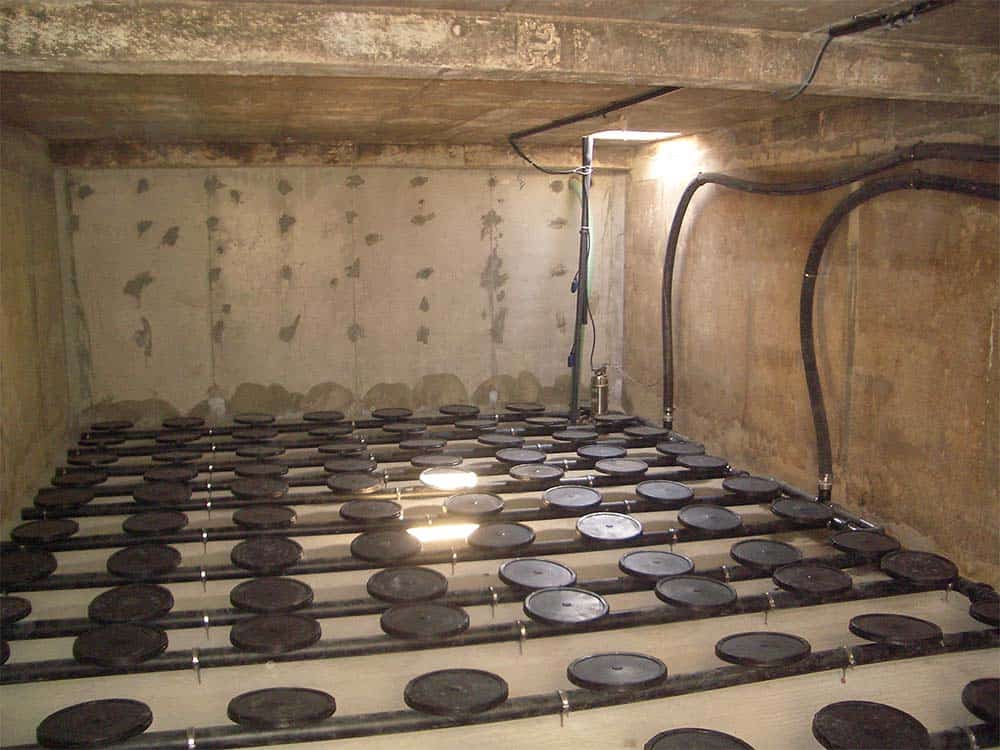

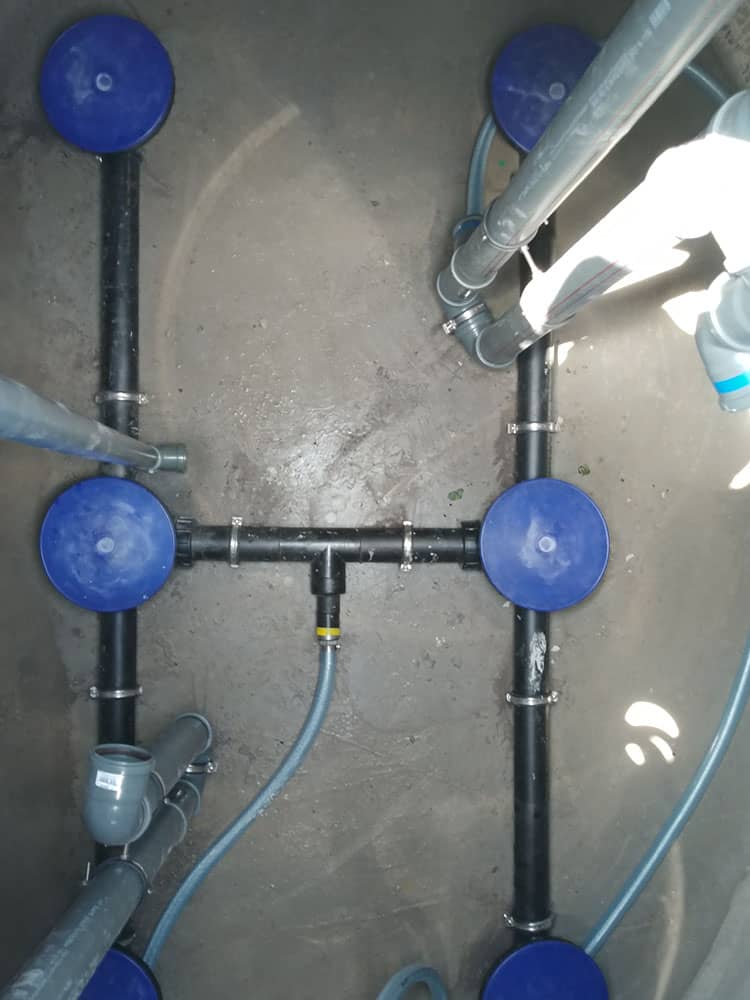

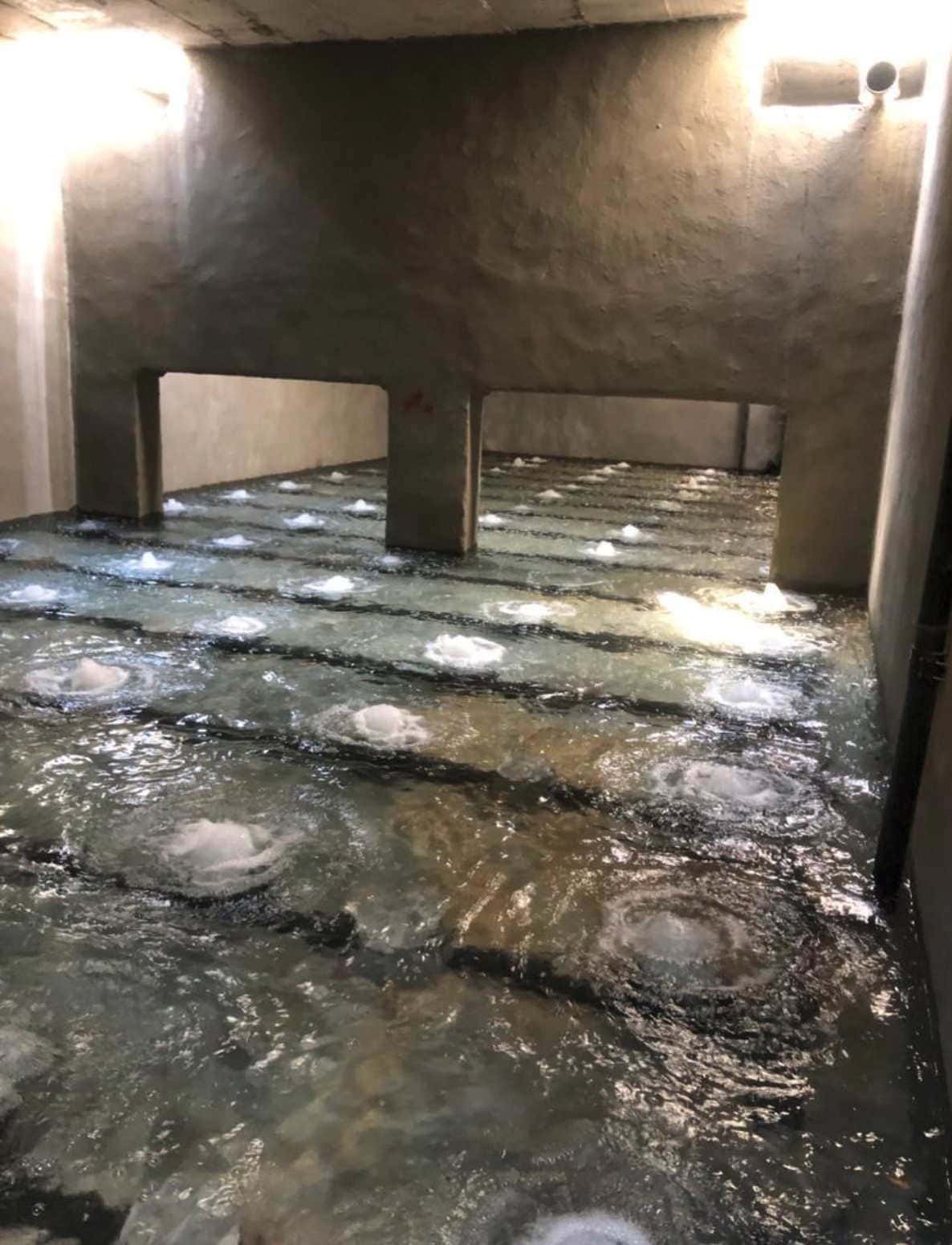

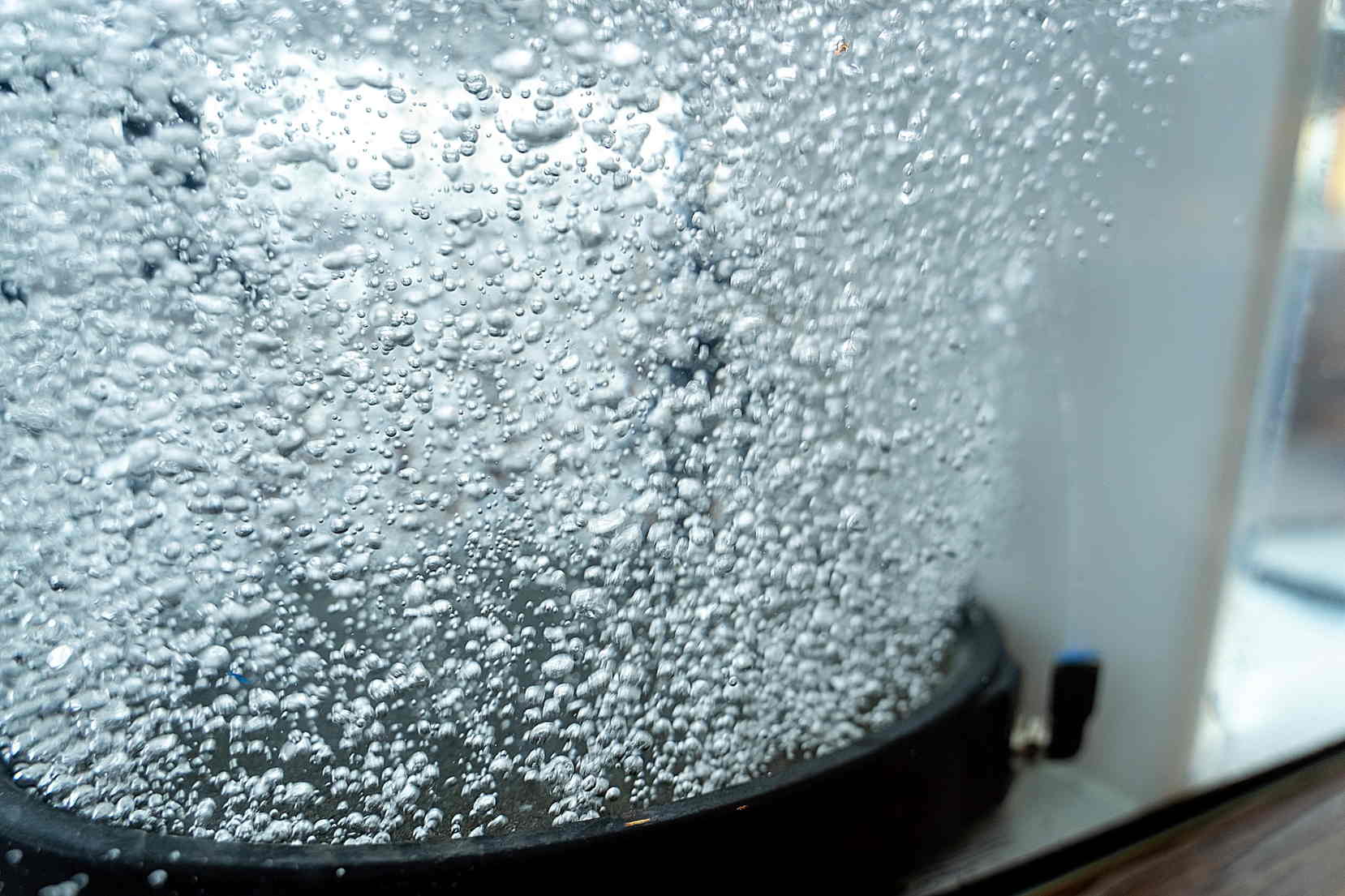

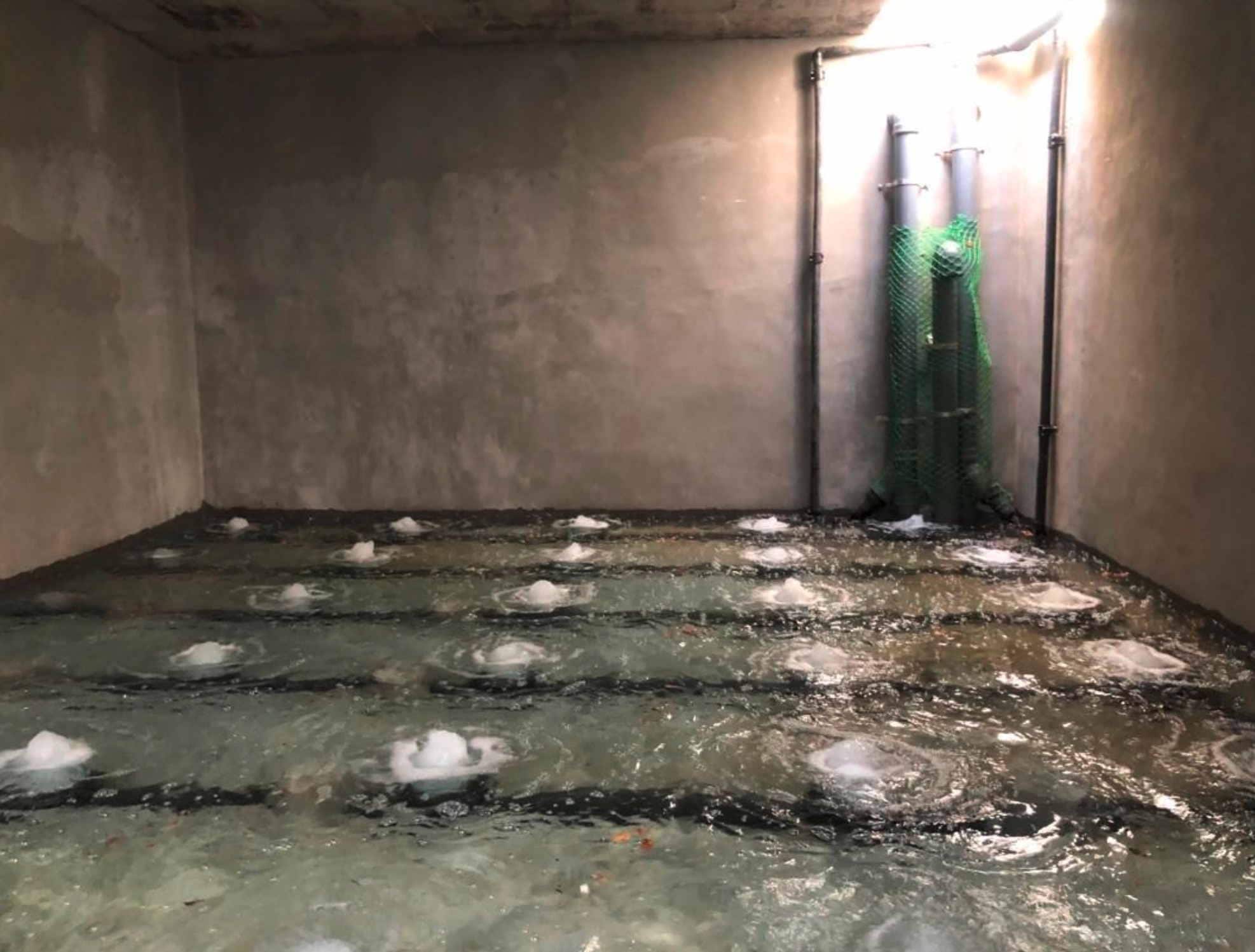

Reinigungs- und Belüftungsstufe: Die Belüftung erfolgt intermittierend und nicht kontinuierlich. Die spezielle, zeitliche Abfolge der Belüftung ist einer der Schlüsselfaktoren, wie das System funktioniert. Während des Belüftungsprozesses verbraucht die Biomasse den Kohlenstoff und Stickstoff aus dem Abwasser. Die intermittierende Belüftung ermöglicht einen Nitrifikations- und Denitrifikationsprozess. Der Prozess ist vollständig biologisch und erfordert keine Zugabe von Zusatzstoffen oder Chemikalien.
Absetzstufe: Nach der Belüftungsphase folgt die Absetzphase, bei der sich der Belebtschlamm, auf Grund seines höheren Gewichts, am Boden des Biologiereaktors sammelt. Gleichzeitig bildet sich im oberen Bereich der Kammer eine Klarwasserzone.

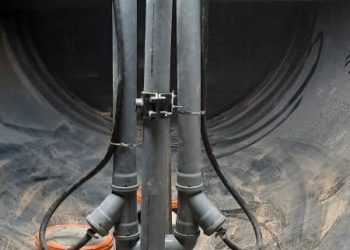

Klarwasserabzug: Vor dem Ablassen des sauberen Wassers aus dem System, spült Druckluft die Mammutpumpen durch, um sie zu reinigen und alle Schwebstoffe zu entfernen. Eine stromsparende Mammutpumpe, bei der sich keine beweglichen oder stromführenden Teile im Abwasser befinden, setzt den Klarwasserabzug in Gang.

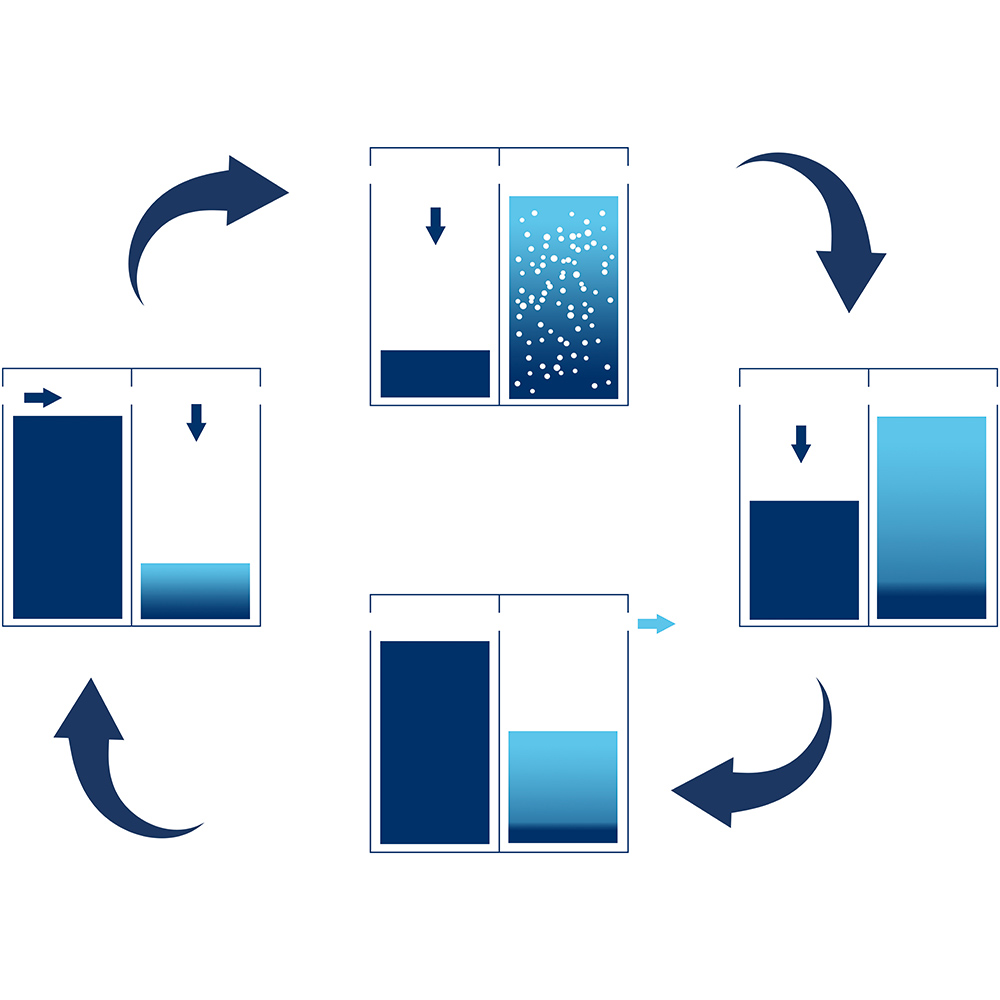

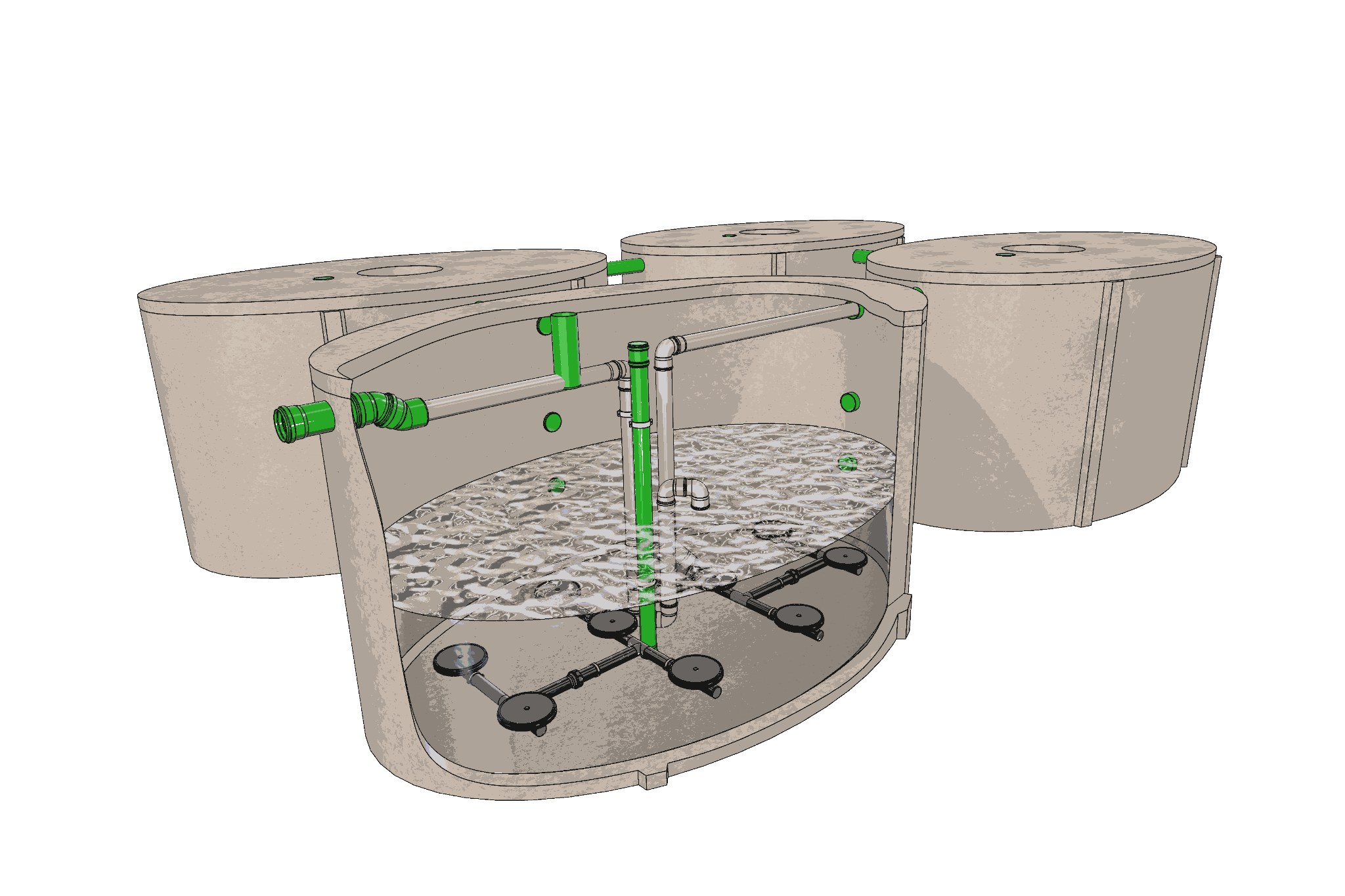

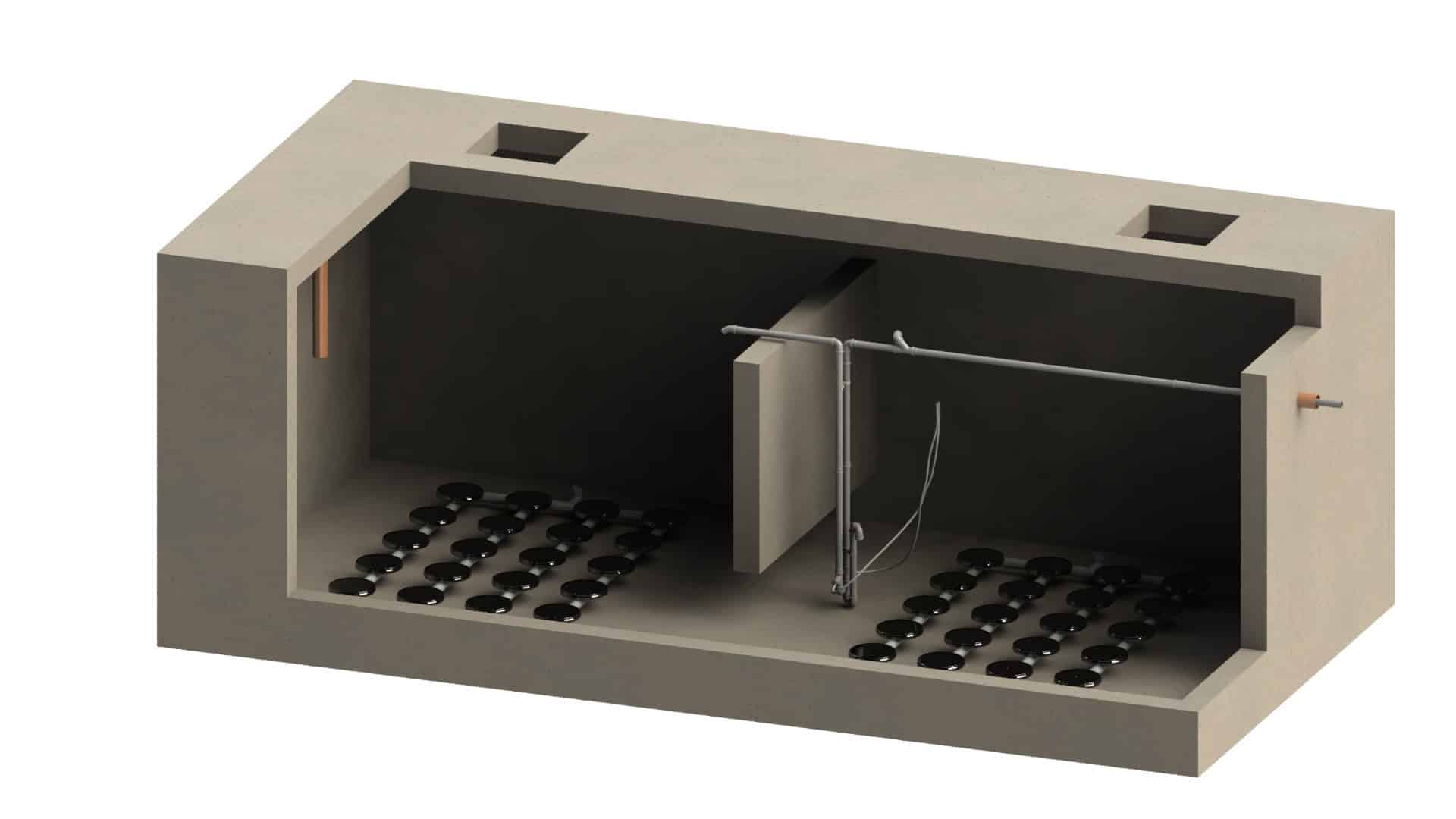

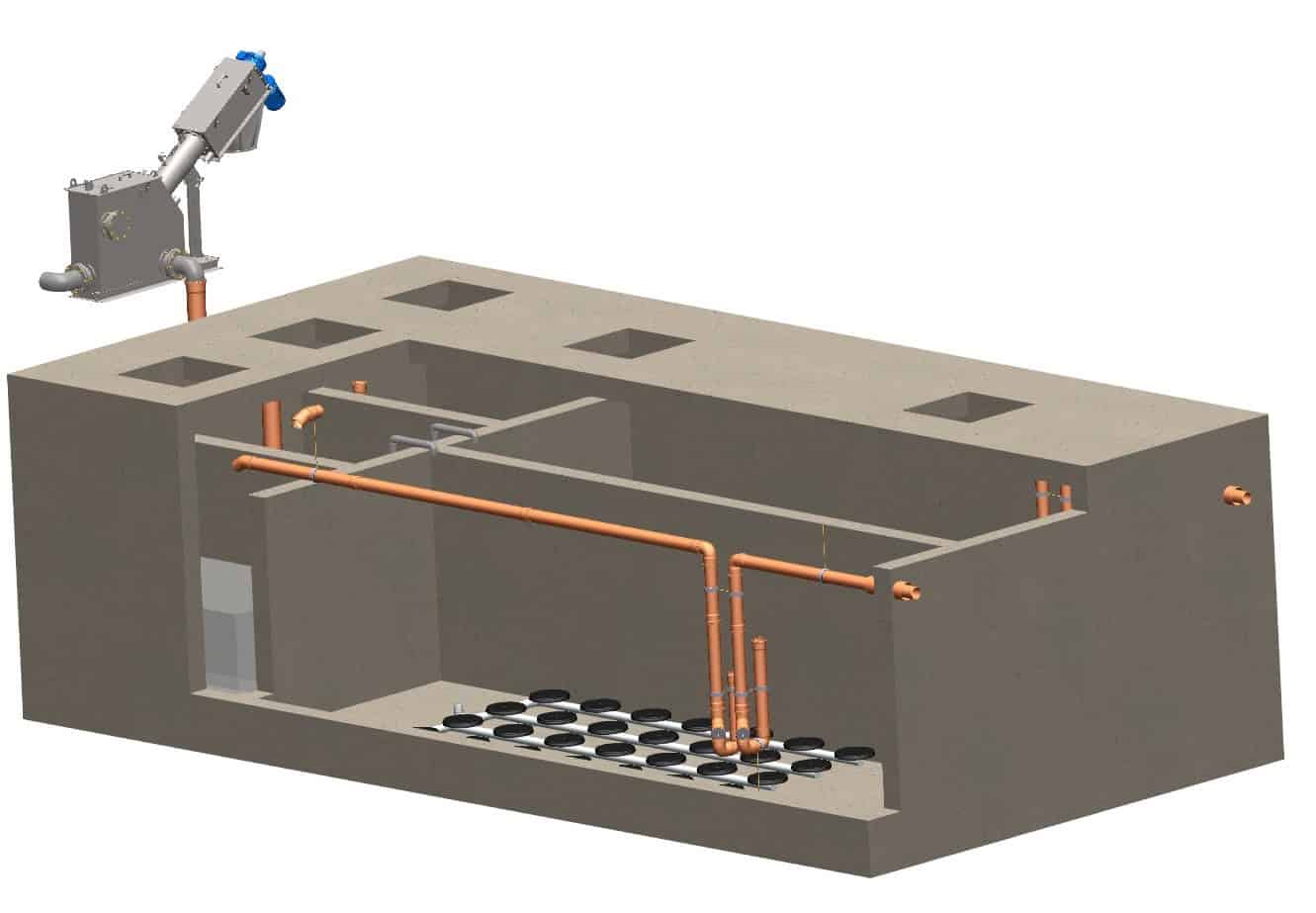

SBR-Verfahren in einem Mehrkammertank
Füllphase: Das Abwasser tritt in die erste Kammer ein. Dabei hält die Anlage alle großen Feststoffe zurück. Die Befüllpumpe fördert das Abwasser in die zweite Kammer, den biologischen Reaktor.
Reinigungs- und Belüftungsstufe: Die Belüftung erfolgt intermittierend und nicht kontinuierlich. Die spezielle, zeitliche Abfolge der Belüftung ist einer der Schlüsselfaktoren, wie das System funktioniert. Während des Belüftungsprozesses verbraucht die Biomasse den Kohlenstoff und Stickstoff aus dem Abwasser. Die intermittierende Belüftung ermöglicht einen Nitrifikations- und Denitrifikationsprozess. Der Prozess ist vollständig biologisch und erfordert keine Zugabe von Zusatzstoffen oder Chemikalien.
Absetzstufe: Nach der Belüftungsphase folgt die Absetzphase, bei der sich der Belebtschlamm, auf Grund seines höheren Gewichts, am Boden des Biologiereaktors sammelt. Gleichzeitig bildet sich im oberen Bereich der Kammer eine Klarwasserzone.
Klarwasserabzug: Eine Klarwasserpumpe entnimmt das gereinigte Abwasser, das oberhalb der Klarwasserentnahmestelle verbleibt. Sie fördert es zum Anlagenauslauf und senkt den Wasserspiegel im Reaktor ab. Die Anlage führt den abgesetzten Belebtschlamm in die erste Kammer und wiederholt den Prozess mit der nächsten Abwassercharge.
PPU stellt das ClearFox® SBR-Verfahren in einem präzisen Produktionsprozess her, der den höchsten Qualitätsstandards entspricht. Das Unternehmen ist nach ISO 9001 und 14001 zertifiziert. Das Team setzt modernste Technologien und langlebige Materialien ein, um eine zuverlässige, wartungsarme Anlage zu produzieren. Jedes System ist sorgfältig geplant und auf die individuellen Anforderungen abgestimmt, um eine maßgeschneiderte Lösung für jede Anwendung zu garantieren.
Vorteile
- Zuverlässiger Betrieb

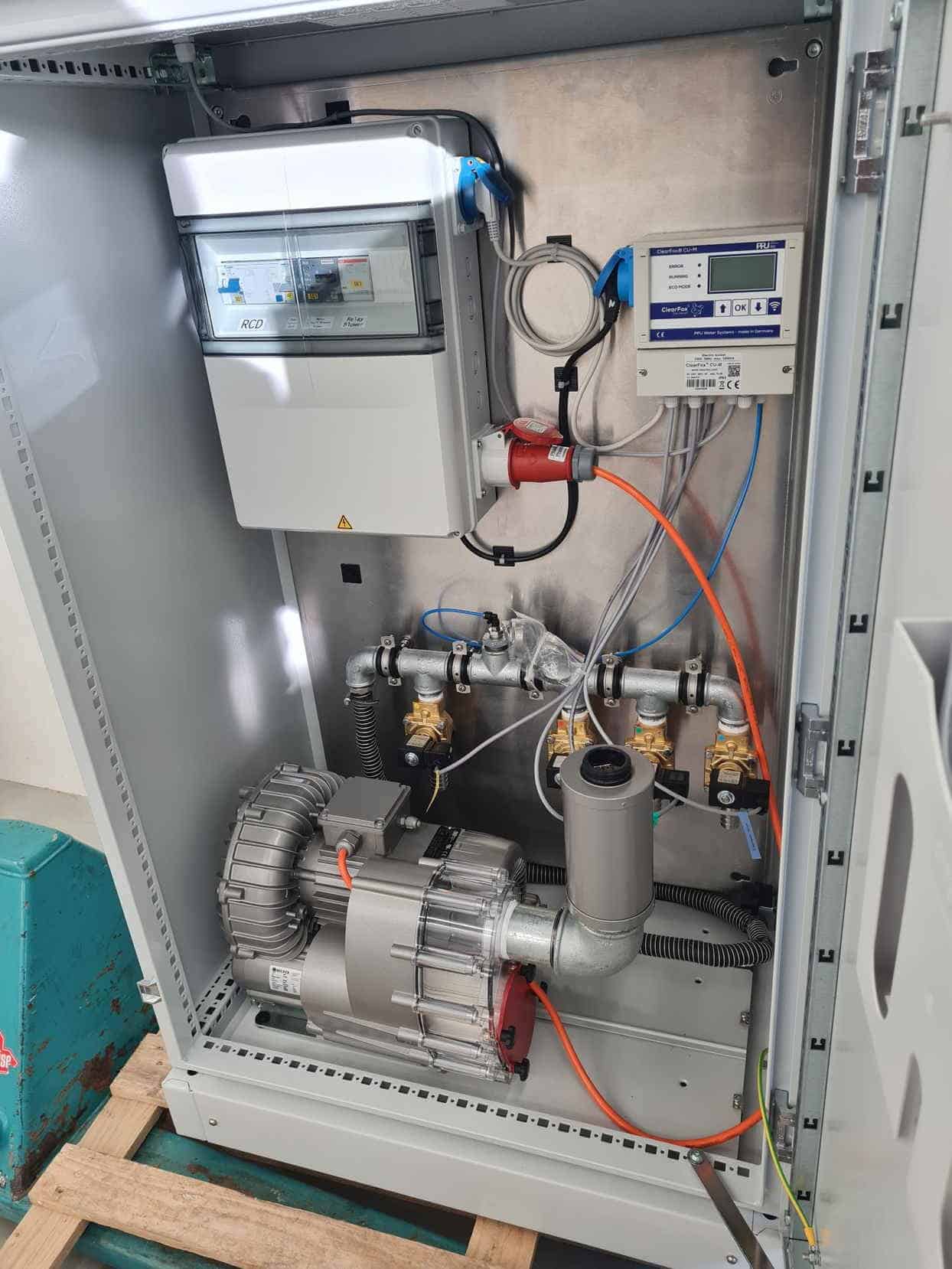

Das ClearFox® SBR-System arbeitet vollautomatisch. Es gibt keine mechanischen oder elektrischen Teile, die mit dem Abwasser in Berührung kommen. Das verringert das Risiko von Fehlfunktionen erheblich. Das integrierte Bedienfeld bietet eine Vielzahl von Alarmoptionen, um Probleme schnell zu erkennen und darauf zu reagieren. Die Anlagen sind nach DIN EN 12566-3 bzw. ATV-DVWK/DWA M-210 ausgelegt und gewährleisten einen störungsfreien Betrieb für unsere Kunden.
- Intelligent & effizient
Unser System passt sich intelligent an wechselnde Zulaufmengen an. Es bewältigt sowohl Unter- als auch Überlast zuverlässig, ohne die Reinigungsleistung zu beeinträchtigen. Bei Unterlast aktiviert das System einen speziellen Urlaubsmodus, der die Zyklusfrequenz reduziert und den Energieverbrauch erheblich senkt. Außerdem verwenden wir verstopfungsfreie, wartungsfreie Airlift-Pumpen, die nur wenig Energie verbrauchen. Dies macht das System ideal für den saisonalen Einsatz, wie in Ferienhäusern.
- Niedrige investitions- und Betriebskosten
Für Abwasserreinigungsprojekte (Schulen, Hotels, Wohngebiete) ist die SBR-Anlage eine hocheffiziente Prozesstechnologie. Marktführende Abwasserstandards in Kombination mit den niedrigsten Betriebs- und Investitionskosten machen die ClearFox® SBR-Anlage zu einer ausgezeichneten Wahl für eine effiziente Abwasserbehandlung.
Videos
Downloads
Referenzprojekte
FAQs

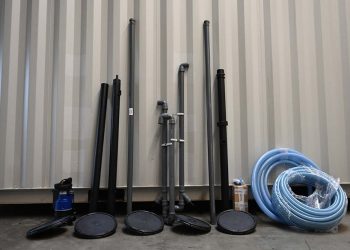

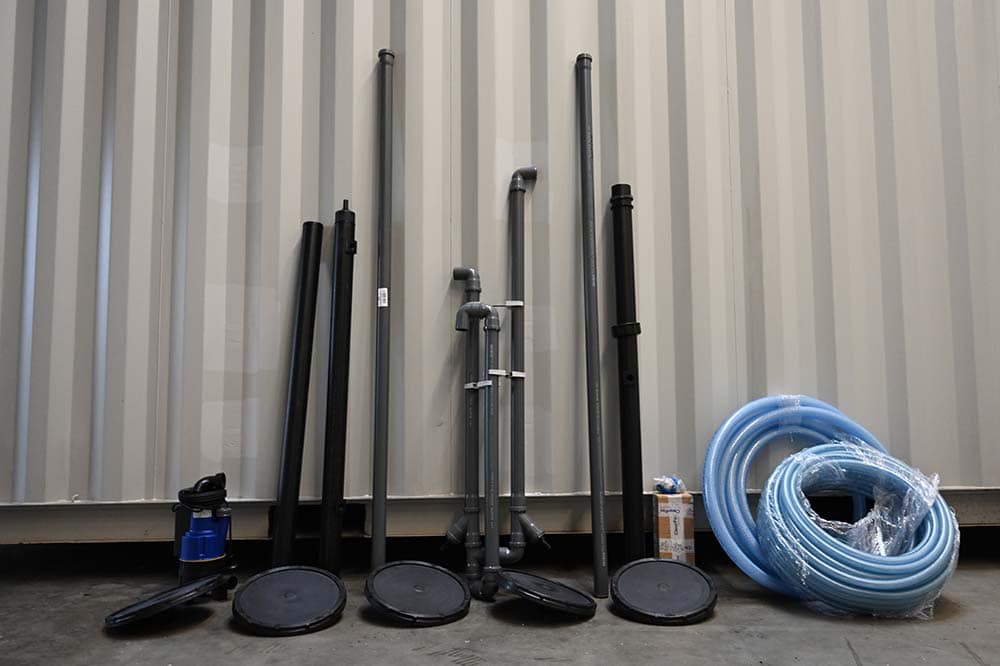

1. Was ist das ClearFox® SBR Standard Kit?
2. Was sind die größten Vorteile des ClearFox® SBR Standard-Systems?
- Wirtschaftlich: Niedrige Investitions- (CAPEX) und Betriebskosten (OPEX).
- Flexible Installation: Geeignet für Tanks jeder Form und jedes Materials. Für die ober- oder unterirdische Installation geeignet.
- Hoher Wirkungsgrad: Erreicht marktführende Abwassernormen bei geringem Energieverbrauch.
- Automatischer Betrieb: Vollautomatisch mit integrierten Energiesparmodi, die sich an das tatsächliche Abwasservolumen anpassen.
- Geringer Wartungsaufwand: Verwendet verstopfungs- und wartungsfreie Lufthebepumpen, ohne elektrische oder rotierende Teile im Abwasser.
- Zertifizierte Qualität: Alle SBR-Systeme sind CE-zertifiziert nach DIN EN 12566-3 entwickelt.
3. Wie funktioniert das SBR-Verfahren bei der Abwasserbehandlung?
4. Kann das ClearFox® SBR Standard System schwankende Abwassermengen verarbeiten?
Ja, das System verfügt über einen integrierten Energiesparmodus, der sich automatisch an das tatsächliche Abwasservolumen anpasst, um den Energieverbrauch zu optimieren und die Effizienz der Behandlung zu optimieren.
5. Welche Wartungsanforderungen hat das ClearFox® SBR Standard System?
6. Ist das ClearFox® SBR Standard System zertifiziert?
Ja, das System ist nach der Norm DIN EN 12566-3 konzipiert und trägt das CE-Zeichen, das die Einhaltung der europäischen Qualitäts- und Sicherheitsvorschriften gewährleistet.
