ClearFox® Siebschnecke
Feststoffabtrennung
Kompakte mechanische Vorbehandlung
- Selbstreinigend
- Kein Verstopfen
- Geringer Wartungsaufwand
- Flexible Auslegung

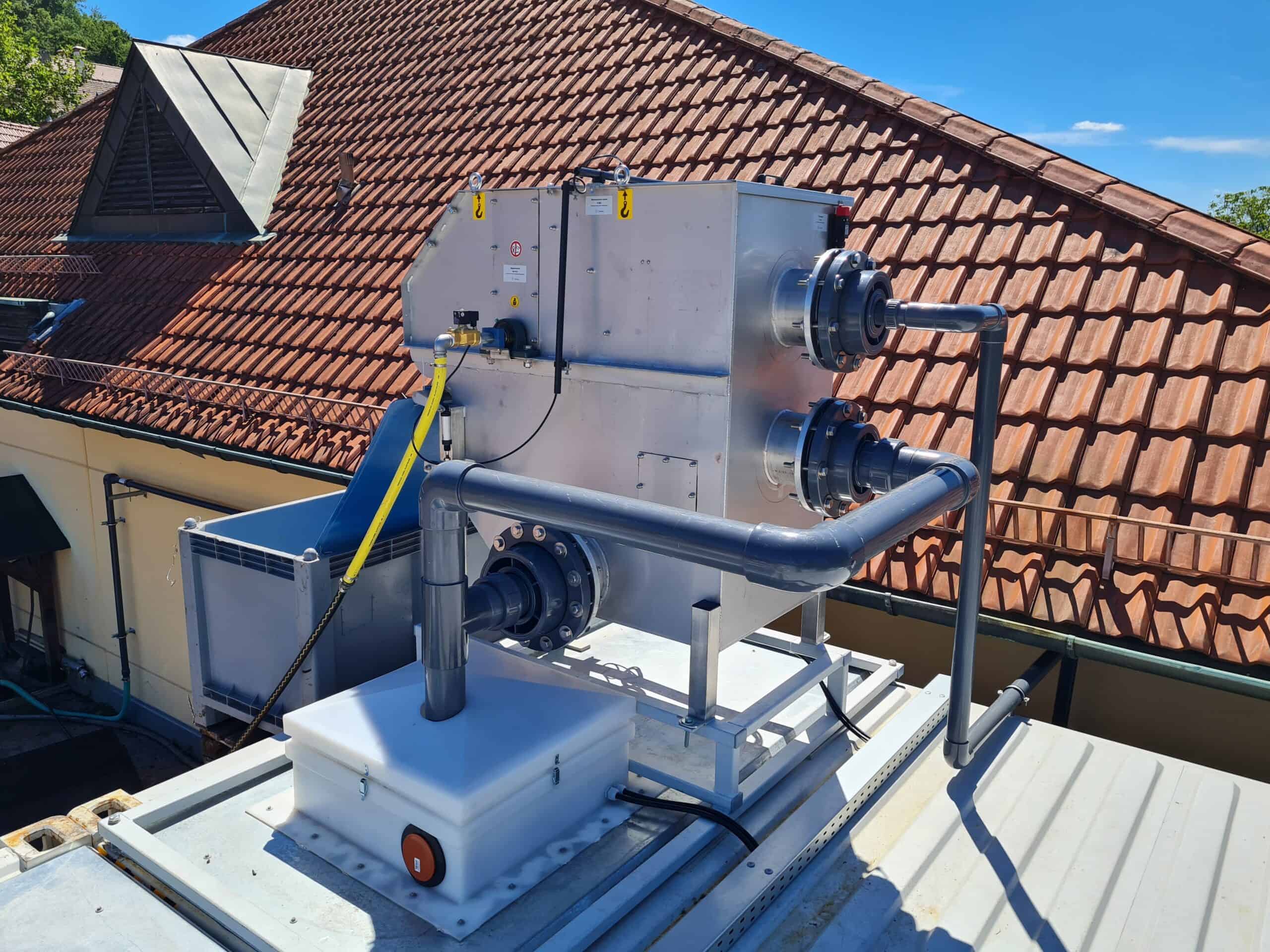

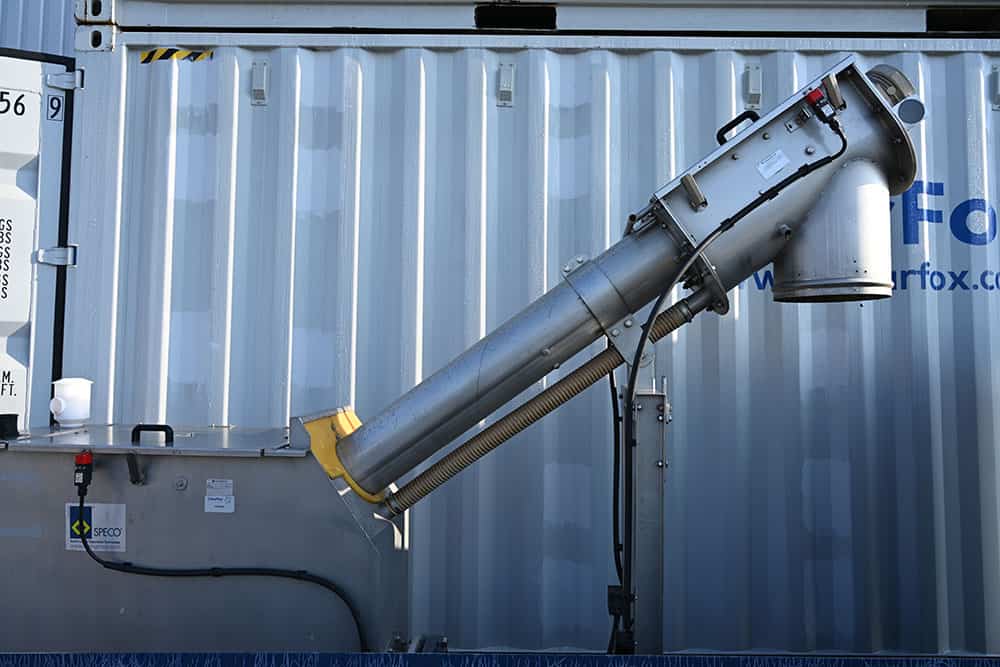

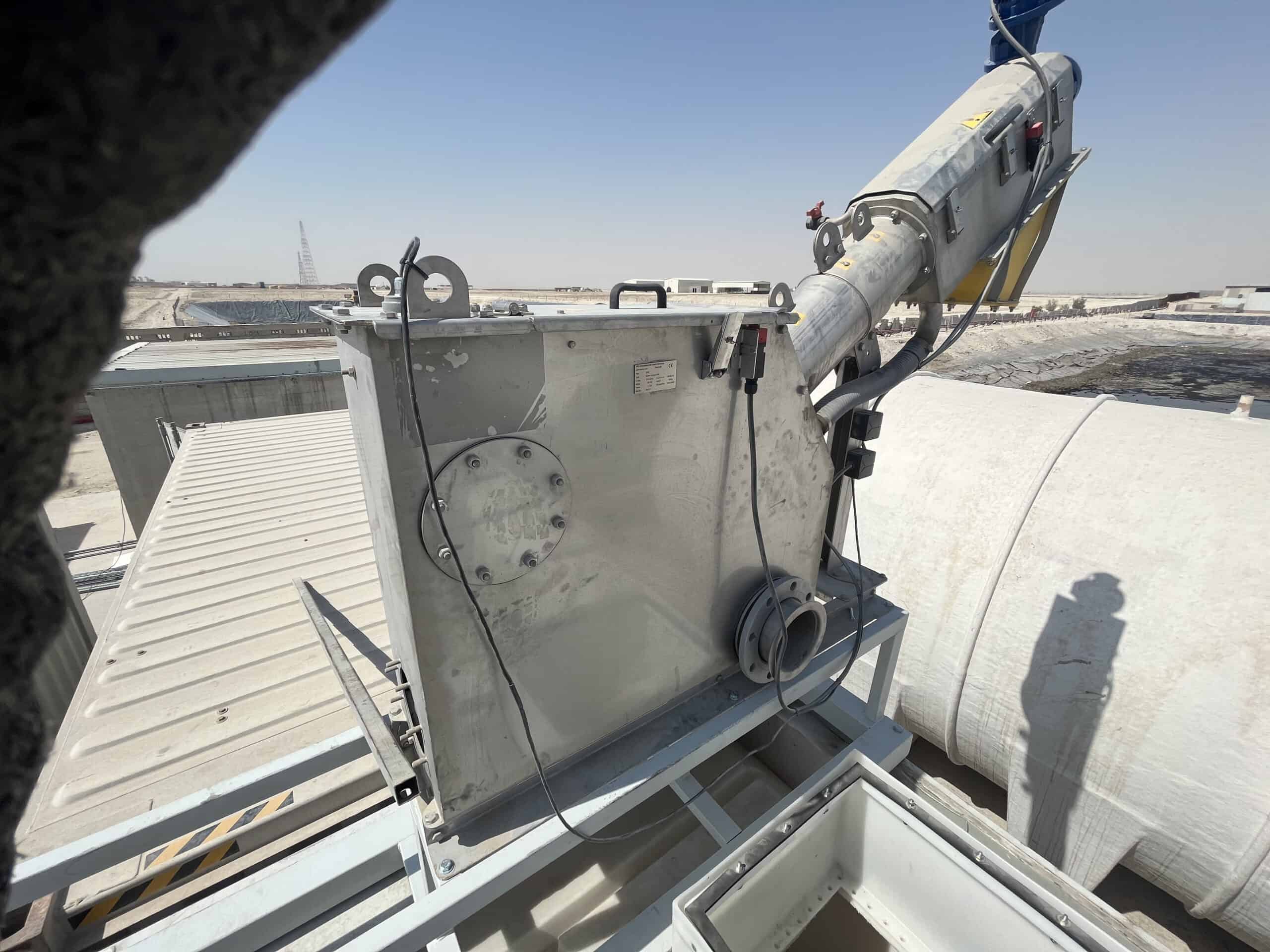

Galerie
Beschreibung

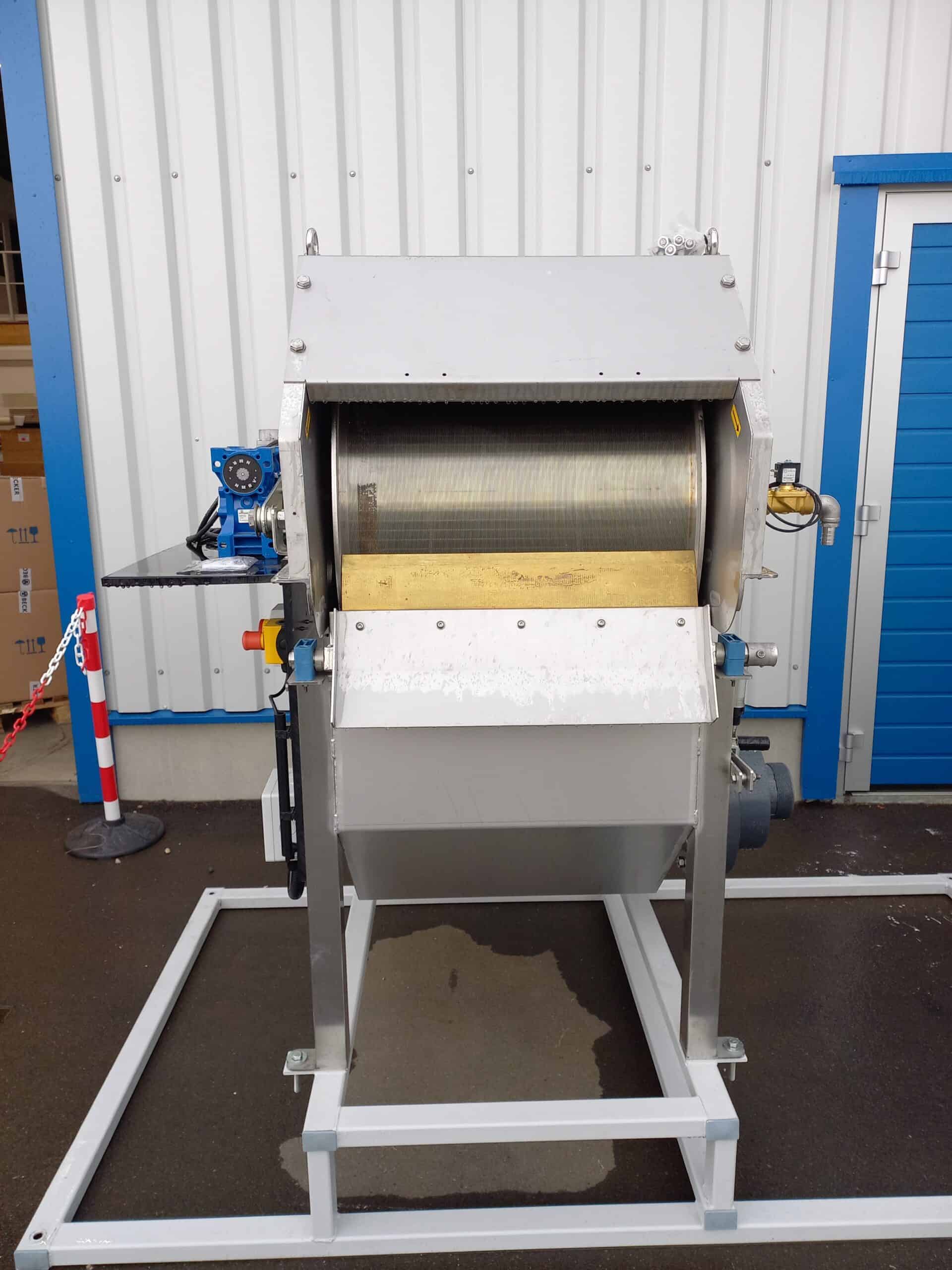

Die ClearFox® Siebschnecke ist eine kompakte Lösung für die Siebung von kommunalen und industriellen Abwässern. Sie trennt zuverlässig grobe Feststoffe wie Fasern, Kunststoffpartikel und organische Rückstände aus dem Abwasserstrom. Sie wird als mechanische Vorbehandlung zur Entfernung von Schwimm-, Sink- und Schwebestoffen eingesetzt. ClearFox®-Siebschnecken reduzieren das Feststoffvolumen um bis zu 35% und sind für Durchflussmengen von bis zu 1.000 m³/h geeignet. Das System ist CE-gekennzeichnet und mit verschleißarmen Motoren ausgestattet, die hohe Zuverlässigkeit und minimalen Wartungsaufwand für einen störungsfreien Betrieb gewährleisten. Die Siebvorrichtungen sind in verschiedenen Modellen erhältlich, darunter Siebschnecken und Trommelsiebe (mit Innen- und Außenbeschickung) mit Loch- oder Keildrahtkonfigurationen. Jede Siebgröße und -form ist individuell auf die Bedürfnisse des Kunden ausgewählt.
Funktionsweise

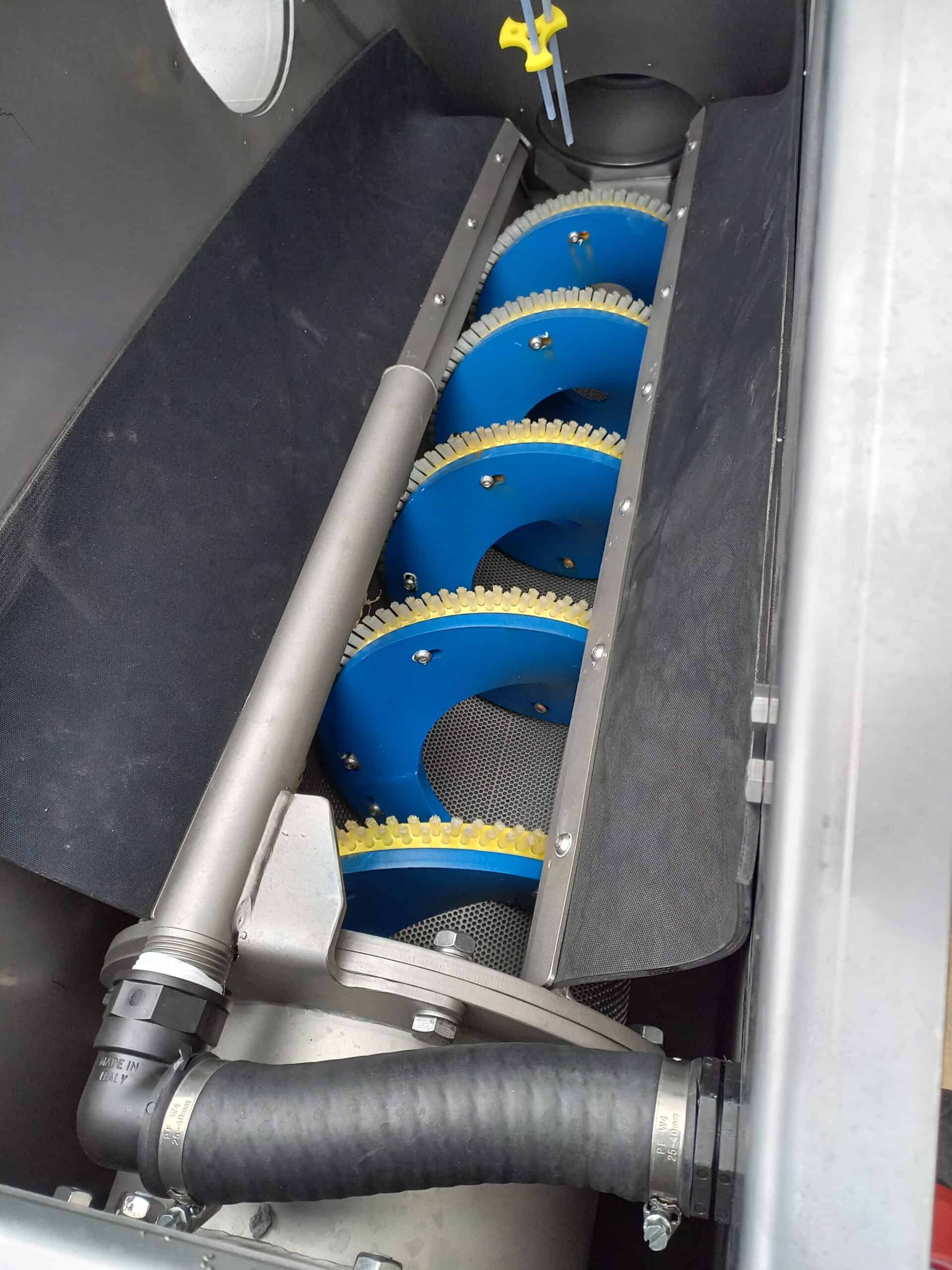

- Das Abwasser tritt zunächst in den Einlaufbereich der Siebschnecke ein, wo es durch ein feinmaschiges Sieb läuft, das grobe Feststoffe zurückhält. Diese Feststoffe sammeln sich auf der Siebfläche an, während das vorbehandelte Wasser zur nächsten Behandlungsstufe weitergeleitet wird. Sobald sich eine ausreichende Menge an Feststoffen angesammelt hat, wird die Siebfläche durch robuste Schneckenflügel aus Edelstahl gereinigt, die mit verschleißfesten Bürsten ausgestattet sind.
- Die Spiralschnecke transportiert das zurückgehaltene Material zum Austrag. Auf dem Weg dorthin wird das Material entwässert. Überschüssiges Wasser fließt in die nächste Behandlungsstufe. Die Spirale verengt sich zum Ende der Schnecke hin, wodurch die abgeschiedenen Feststoffe komprimiert werden.

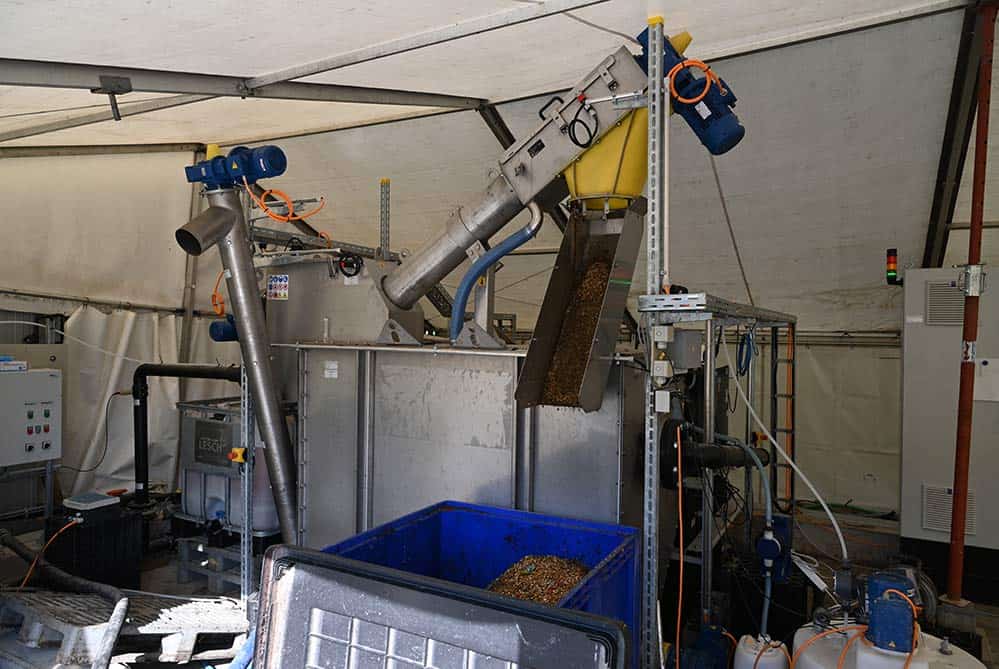

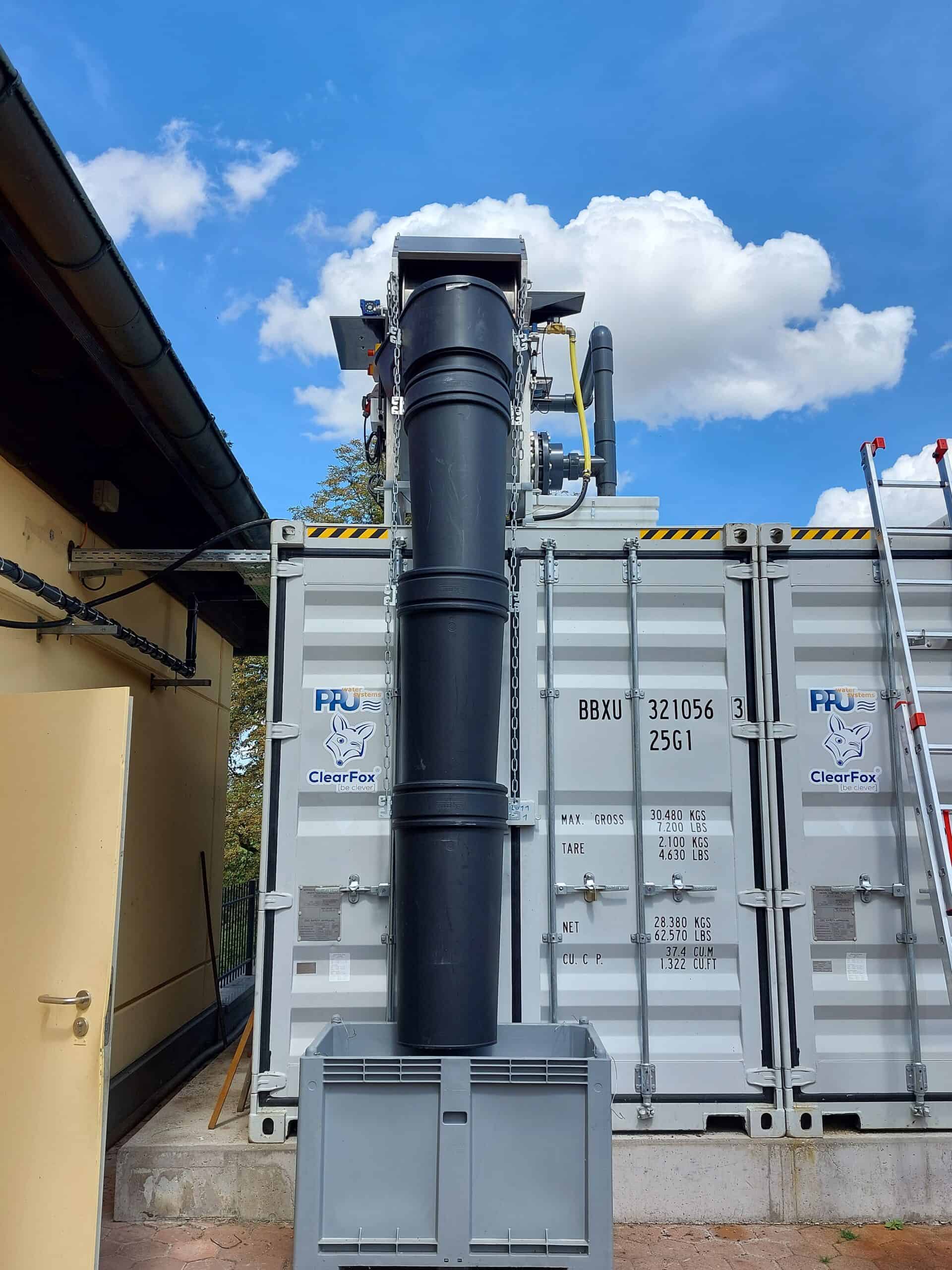

- Schließlich werden die Feststoffe in kompakter Form in einen nachgeschalteten Sammelbehälter oder in Kunststoffsäcke abgeleitet. Der gesamte Prozess läuft vollautomatisch ab und gewährleistet eine zuverlässige und wartungsarme Vorbehandlung des Abwassers.
Feststoffaustrag
Das System arbeitet vollautomatisch, zudem können alle relevanten Parameter über eine Steuerung eingestellt werden. Der Betrieb der Siebeinheiten lässt sich vorprogrammieren oder an den Zulauf des Abwassers anpassen. Die optionale Fernüberwachung mit Fernzugriff ermöglicht Statuskontrollen in Echtzeit und komfortable Einstellungen aus der Ferne.
ClearFox® Kompakte Recheneinheit (CSU) - Erweiterung der ClearFox® Siebschnecke
Die ClearFox® CSU ist eine Erweiterung der ClearFox® Siebschnecke.
Es handelt sich um ein vollautomatisches System zur Entfernung von Fetten, Ölen, Schmierstoffen, Sand, Splitt und anorganischen Stoffen aus dem Abwasser. Die ClearFox® CSU eignet sich für kommunale und industrielle Anwendungen und gewährleistet eine effektive Vorbehandlung zum Schutz nachgeschalteter biologischer Prozesse, Pumpen oder Schläuche. Beim Durchlaufen der kompakten Einheit werden die Feststoffe gesiebt, verdichtet, entwässert und Sand und Fett entfernt.
Das Abwasser fließt in die Kompaktanlage, woraufhin ein Schneckensieb die Feststoffe abtrennt. In einem zweiten Schritt erfolgt die Sedimentation und die Entfernung von Sand und Splitt. Im letzten Schritt erfolgt die Abscheidung von Fetten und Ölen über eine Sedimentationsschnecke, welche auf der Wasseroberfläche montiert ist.
Die Maschine besteht aus folgenden Teilen:
- Siebschnecke
- Fettabscheider
- Sandfang
- Harke
- Belüfter
- Kompressor
Vorteile
- Geringer Wartungsaufwand
Minimale Wartungsanforderungen
Die Siebschnecke arbeitet ohne Innenlager und ist mit langlebigen, verschleißfesten Bürsten ausgestattet. Dies reduziert den Wartungsaufwand auf ein Minimum und erhöht die allgemeine Zuverlässigkeit. Optional kann auch eine Fernüberwachung mit integriertem Zugang realisiert werden.
- Abtrennung grober Materialien
Zuverlässiger Betrieb auch bei faserigen Materialien
Die wellenlose Spirale verhindert Verstopfungen und sorgt für einen störungsfreien Betrieb, auch bei der Verarbeitung von faserigen Stoffen wie Textilien oder Haaren. Die Siebschnecke arbeitet zuverlässig, auch bei schwankenden Zuflussmengen.
- Integrierte Entwässerung
Geringeres Volumen, niedrigere Entsorgungskosten
Dank der integrierten Entwässerung und Verdichtung wird das Volumen der zurückgehaltenen Material um bis zu 35%. Dies minimiert die Entsorgungsintervalle und senkt die Betriebskosten für den Anlagenbetreiber.
- Flexible Auslegung
Flexible Konfiguration für verschiedene Anwendungen

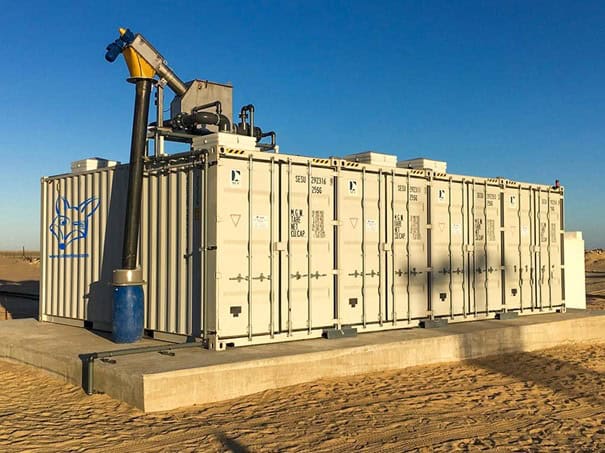

Die ClearFox® Siebschnecke ist in verschiedenen Größen und Ausführungen erhältlich und kann auf Ihre spezifischen Anforderungen zugeschnitten werden. Je nach Partikelgröße und Durchflussmenge finden wir die ideale Konfiguration für Ihr Abwasser. Erhältlich mit Loch- oder Spaltsieben (0,25 bis 10 mm) und flexiblen Einbaumöglichkeiten in Reihe, Container oder vertikaler Pumpstation.
Videos
Downloads
Referenzprojekte
FAQs
1. Was ist eine Siebschnecke und wie funktioniert sie?
Eine Siebschnecke ist eine mechanische Feststofftrennanlage, die Grobstoffe aus Abwasser entfernt. Ein Siebkorb hält die Feststoffe zurück, während die Schnecke diese aufnimmt, automatisch reinigt, nach oben fördert, entwässert und komprimiert. Der Prozess erfolgt kontinuierlich und wartungsarm.
2. Für welche Anwendungen ist eine Siebschnecke geeignet?
Sie eignet sich für:
- Kommunale Kläranlagen (Zulaufrechenstufe)
- Industrielle Vorbehandlung (z. B. Lebensmittel, Textil, Papier, Kunststoffrecycling)
- Pumpwerke und Regenüberläufe
Containerkläranlagen mit vorgeschaltetem Grobstoffaustrag
3. Welche Siebgrößen sind verfügbar?
Die Siebmaschenweite kann projektbezogen angepasst werden:
- Keildraht: 0,25–3 mm
- Rundloch: 2–10 mm
Damit lässt sich die Rückhaltung auf die Anforderungen anpassen – von Feinstoffen bis zu groben Fasern.
4. Wie verhindert die Siebschnecke ein Verstopfen?
Dank ihrer wellenlosen Schneckenführung, rotierenden Bürsten und selbstreinigender Sieboberfläche ist ein Verstopfen nahezu ausgeschlossen – auch bei faserreichen Medien.
5. Welche Durchsatzleistungen können erreicht werden?
Je nach Modell werden bis zu 963 m³/h (268 l/s) verarbeitet. Die Leistung hängt ab von:
- Siebtyp und -weite
- Feststoffkonzentration
Mediumviskosität
6. Wie viel Feststoffkonzentration kann verarbeitet werden?
Die Systeme sind auf Konzentrationen bis zu 500 mg/l (0,05 %) ausgelegt – typisch für kommunale und industrielle Zulaufabwässer.
7. Wie einfach ist die Integration in bestehende Systeme?
Dank standardisierter DN-Flanschanschlüsse (DN150–DN400), flexibler Ein-/Auslassposition (links/rechts) und kompakter Maße ist ein nachträglicher Einbau in bestehende Schächte oder Anlagen problemlos möglich.
8. Welche Energieversorgung ist nötig?
Die Motoren benötigen 380–480 V bei 50/60 Hz, mit Leistungen zwischen 0,75 und 1,1 kW. Optional ist ein ATEX-Motor für explosionsgefährdete Bereiche verfügbar.
9. Wie läuft der Betrieb ab? Muss jemand anwesend sein?
Die Anlage arbeitet vollautomatisch. Eine Fernüberwachung per GSM-Modul (optional) ist möglich. Die Reinigungszyklen der Siebe starten automatisch über Niveauerkennung oder Timer.
10. Wie hoch ist der Wartungsaufwand?
Sehr gering. Die selbstreinigende Bürstenmechanik reduziert manuelle Reinigung auf ein Minimum. Regelmäßige Sichtkontrollen und gelegentliches Austauschen von Bürsten sind ausreichend.
11. Wie lang ist die Lebensdauer einer Siebschnecke?
Bei sachgemäßer Wartung beträgt die Lebensdauer der ClearFox®-Siebschnecken in der Praxis häufig über 15 Jahre – auch im Dauereinsatz.
12. Wie groß und schwer ist eine Siebschnecke?
Die Maße variieren je nach Modell. Beispielsweise:
- CSS 250: 2,98 × 0,48 × 2,10 m
- CSS 960: 3,46 × 0,72 × 2,50 m
Das Gewicht liegt zwischen 300–650 kg. Die Anlagen sind per Gabelstapler oder Kran versetzbar.
13. Ist eine Genehmigung für die Siebschnecke erforderlich?
In der Regel ist sie Teil der Gesamtgenehmigung der Kläranlage. Eine eigenständige Zulassung ist in Deutschland nicht nötig, sofern CE-Konformität und DIBt-Zulassung des Gesamtsystems bestehen.
14. Warum sollte man sich für eine ClearFox® Siebschnecke entscheiden?
- Robuste Technik „Made in Germany“
- Geringer Wartungsaufwand durch selbstreinigende Elemente
- Flexibilität in Größe, Einbau, Anpassung (z. B. Siebarten, Zubehör)
- Nachhaltiger und wirtschaftlicher Betrieb
